回流焊操作流程详细介绍
- 发布时间:2023-11-14 17:07
- 访问量:
回流焊操作流程详细介绍
【概要描述】
- 发布时间:2023-11-14 17:07
- 访问量:

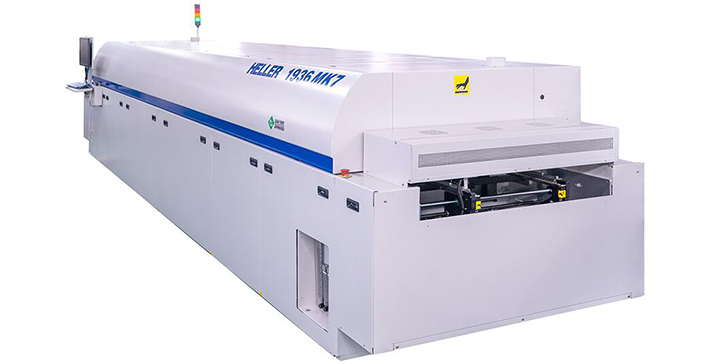

回流焊操作流程详细介绍:
一、回流焊开机前准备
1、检查回流焊各转动轴轴承座的润滑情况。
2、检查回流焊传输链条转动是否正常,保证其挤压、受卡现象,链条与各链轮啮合良好。
3、清理干净炉腔,不得将工件以外东西放入机器内。
4、每次使用设备前,要进行点检,按点检卡要求做好记录。
二、回流焊开机
1、将电源总开关(CONTROL)旋ON挡,按下UPS电源开关,“UPSON”Is以上。回流焊进入运行状态,进入控制系统主窗口。
2、检查工作主画面,设定PD3213B温度、速度是否与所需印制板工作状态相符。如不符,单击“文件”,弹出下拉菜单,选择“打开”命令,显示“打开”对话框,单击滚动条,选择已存所需加热参数文件。单击“取消”按钮,退回主窗口。
3、再次检查工作主画面,设定温度、速度是否与所需印制板工作状态相符。
4、选择“面板”命令,显示“操作面板”对话框。“手动/定时”开关:打向“手动”。“开机/关机”开关:打向“开机”。“加热开/加热关”开关:打向“加热”,此时“风机”、“输送”开关自动打开。回流焊开始运转,三色灯塔黄灯亮。观察设备运转情况、加热升温情况,直温度达到设定值,灯塔绿灯亮。
三、回流焊生产工作开始
需戴好防静电手套,将印制板平稳地放在传输链网上,进入机器加温固化,出口接板亦需戴防静电手套,将板故平,冷却后将板放在周转箱中,用纸板隔开。工作中应随时注意印制板焊接、固化状态、温度显示状态、链条传输状态,发现卡阻等紧急状态,迅速按紧急制动按钮,停机断电后,进行故障处理。
四、回流焊参数设定
1、在主窗口画面上单击“参数设置”菜单,在弹出的下拉菜单中选择“工作参数设置”命令,出现工作参数设定对话框。按要求设定“温度设定”、“上限值”、“下限值”、“速度设置”。
2、单击“确定”按钮,显示“请确认数据是否正确”,单击“是”按钮,返回主窗口。
3、核对主窗口显示的温度、速度设走值是否为输入值。
4、回流焊参数设置文件保存。①在“文件”下拉菜单中选择“保存”命令,显示“另存为”对话框。②用鼠标单击滚动条,选择要存放文件的位置及文件类型,如温度参数文件。③输入要存放文件的文件名,如SG1(锡膏1)、TBJ1(贴片胶1)。④单击对话框中“保存”按钮。
五、回流焊关机
1、工作完毕,在“控制面板”上,关“加热”开关,待链网,风机空转lOmin以上达到冷却后,再关闭“风机”、“输送”、“开/关机”。
2、单击主窗口的“文件”菜单,在下拉菜单中选择“退出”命令,系统弹出“立即关机”和“退出系统”。单击“立即关机”按钮,直接进入安全关机状态。
3、或单击“退出系统”按钮,回流焊加热系统关闭,设备链网传输运动空转20min后自动关闭。单击“OK”按钮,自动进入“您现在可以安全地关机了”进行关机操作。
4、依次关闭回流焊的显示器、UPS、总电源开关、总闸刀。
